Описание
Штиль R27000P ‒ релейный стабилизатор напольной установки с точностью стабилизации ± 3-3,5%. Предназначен для защиты чувствительного оборудования: научных, измерительных, медицинских приборов и другой специальной техники с суммарной мощностью 21,6 кВт. Оснащен дисплеем индикации, клеммной колодкой для подключения сетевых и нагрузочных кабелей, автоматическим выключателем электропитания и специальным выключателем байпаса.

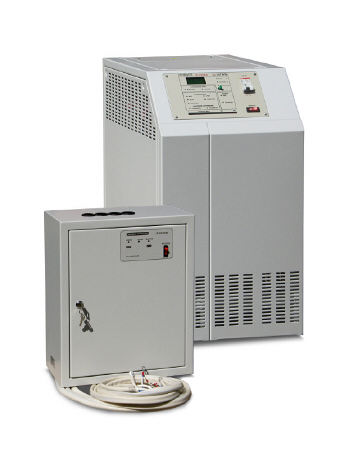

Стабилизатор напряжения “Штиль” R 27000P состоит из напольного силового блока, настенного блока коммутации и комплекта кабелей для соединения блоков между собой.
При использовании оборудования с асинхронным электродвигателем и прямым пуском стабилизатор должен иметь запас мощности в 1,5-2 раза превышающий мощность мотора.
Конструктивные особенности стабилизатора R27000P:
- напольный корпус;
- тороидальный силовой автотрансформатор;
- естественное охлаждение (без вентилятора);
- дискретное (ступенчатое) регулирование выходного напряжения;
- высокая перегрузочная способность;
- релейные силовые ключи;
- высокое быстродействие;
- повышенная точность стабилизации выходного напряжения;
- электронная защита от перегрева, короткого замыкания и перегрузки с автоматическим отключением;
- возможность работы стабилизатора на заявленную мощность нагрузки во всём предельном диапазоне входного напряжения;
- автоматическое отключение нагрузки при выходе входного или выходного напряжения за установленный предельный диапазон;
- ручной сервисный байпас;
- входной и выходной фильтр высокочастотных сетевых помех;
- светодиодный цифровой индикатор, отображающий основные параметры (входное и выходное напряжение, мощность нагрузки), светодиодная индикация режимов работы;
- клеммные колодки для подключения сети и нагрузки.
Технические характеристики
| Модель | R27000P |
| Номинальная мощность, кВА/кВт | 27/21,6 |
| Предельный диапазон входного напряжения, В | 150-255 |
| Частота, Гц | 48-52 |
| Число ступеней коррекции | 8 |
| Скорость реакции на изменение напряжения, мс. | 40 |
| Максимальный ток холостого хода при входном напряжении 220 В, мА | 260 |
| Рабочий диапазон выходного напряжения, В | 176-242 |
| Точность стабилизации | ± 3% |
| Охлаждение | естественное |
| Рабочая температура, °С | от +1 до +40 |
| Перегрузочная способность | 100% – 1 с, 50% – 2 с, 12% – 20 с |
| КПД, не менее, % | 98 |
| Класс защиты | IP20 |
| Масса, кг | 107 |
| Размер без упаковки (ШхВхГ), мм | 1х(330×670х570)+1х(400×510х210) |
| Гарантийный срок, мес | 12 |
